Misura della saldatura laser in tempo reale

Oltre 1 MILIARDO di saldature misurate
La misurazione diretta delle saldature laser in-process è più che una teoria: la tecnologia di imaging coerente in linea sta già aiutando i produttori a muoversi più velocemente, a ridurre i rischi e a spedire più prodotti fuori dalla porta.
Scoprite come i sistemi LDD possono ottimizzare la vostra produzione.
Ci parli della sua applicazione
Che cos'è la misurazione della saldatura laser in tempo reale?

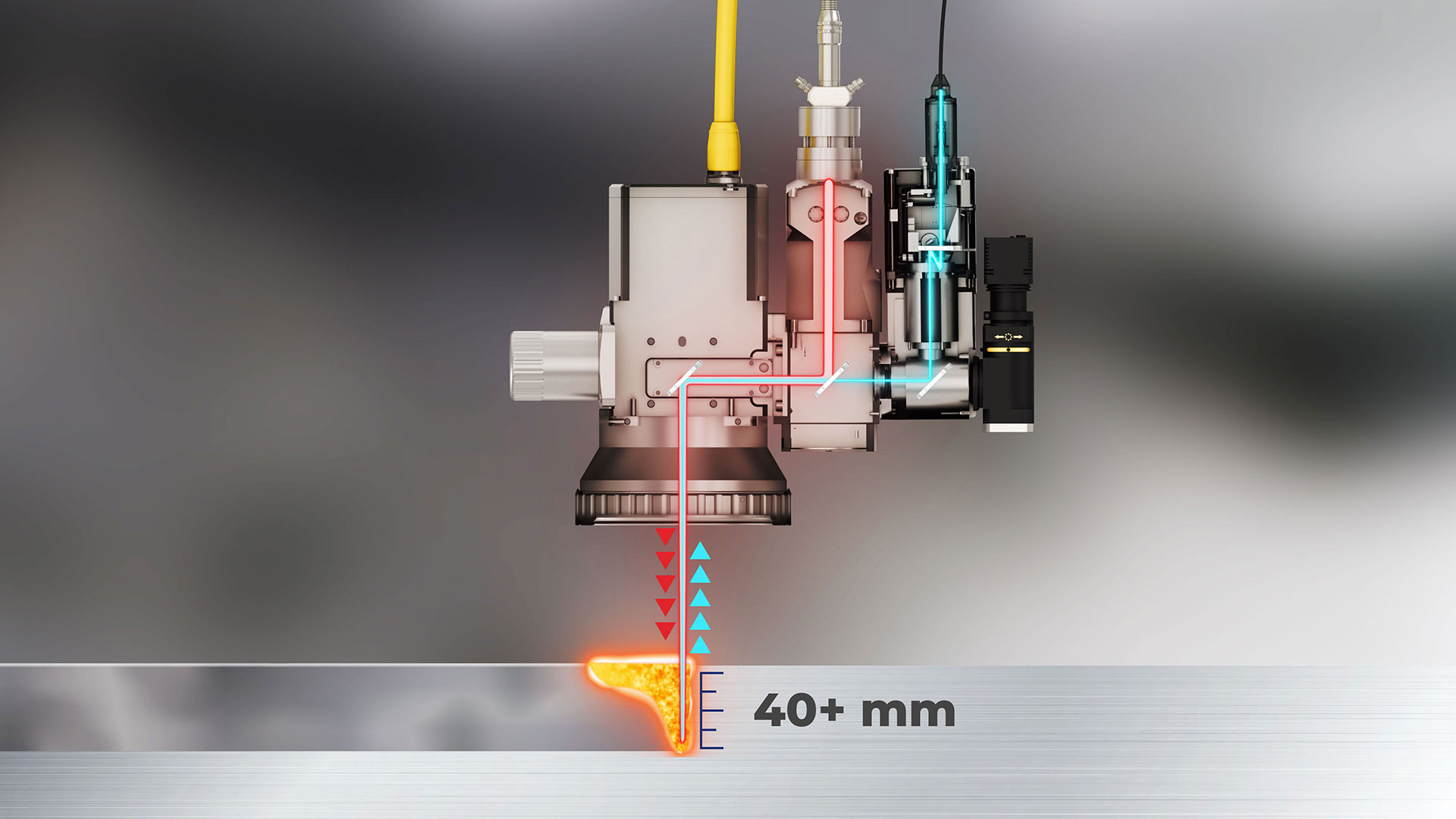

Sparando un fascio di misurazione a bassa potenza attraverso la stessa ottica del fascio di saldatura, la misurazione laser in tempo reale LDD misura direttamente e con precisione la profondità del foro di saldatura fino a 40 mm e oltre.
Questo design unico consente ai sistemi LDD di fornire letture di profondità con una precisione di livello micron, anche in percorsi di saldatura complessi e ad alta velocità.

Qual è il costo di un difetto?
Evitare i difetti è d'obbligo: i difetti di saldatura possono portare a richiami, danneggiare il vostro marchio o addirittura mettere in pericolo gli utenti finali.

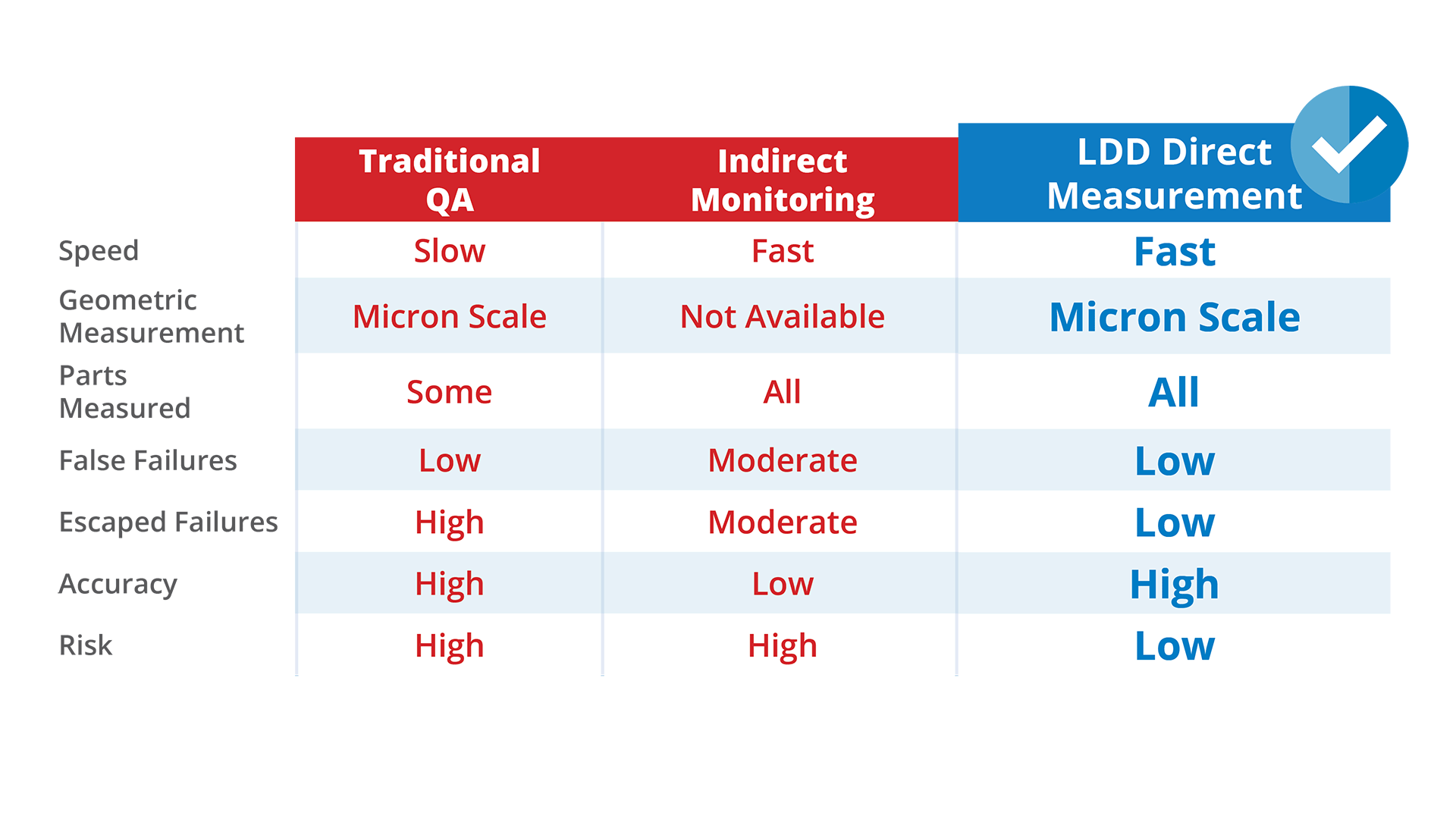

Ma le tecniche tradizionali e indirette di assicurazione della qualità lasciano troppo al caso, costringendo i produttori a rallentare o a buttare via un buon prodotto.

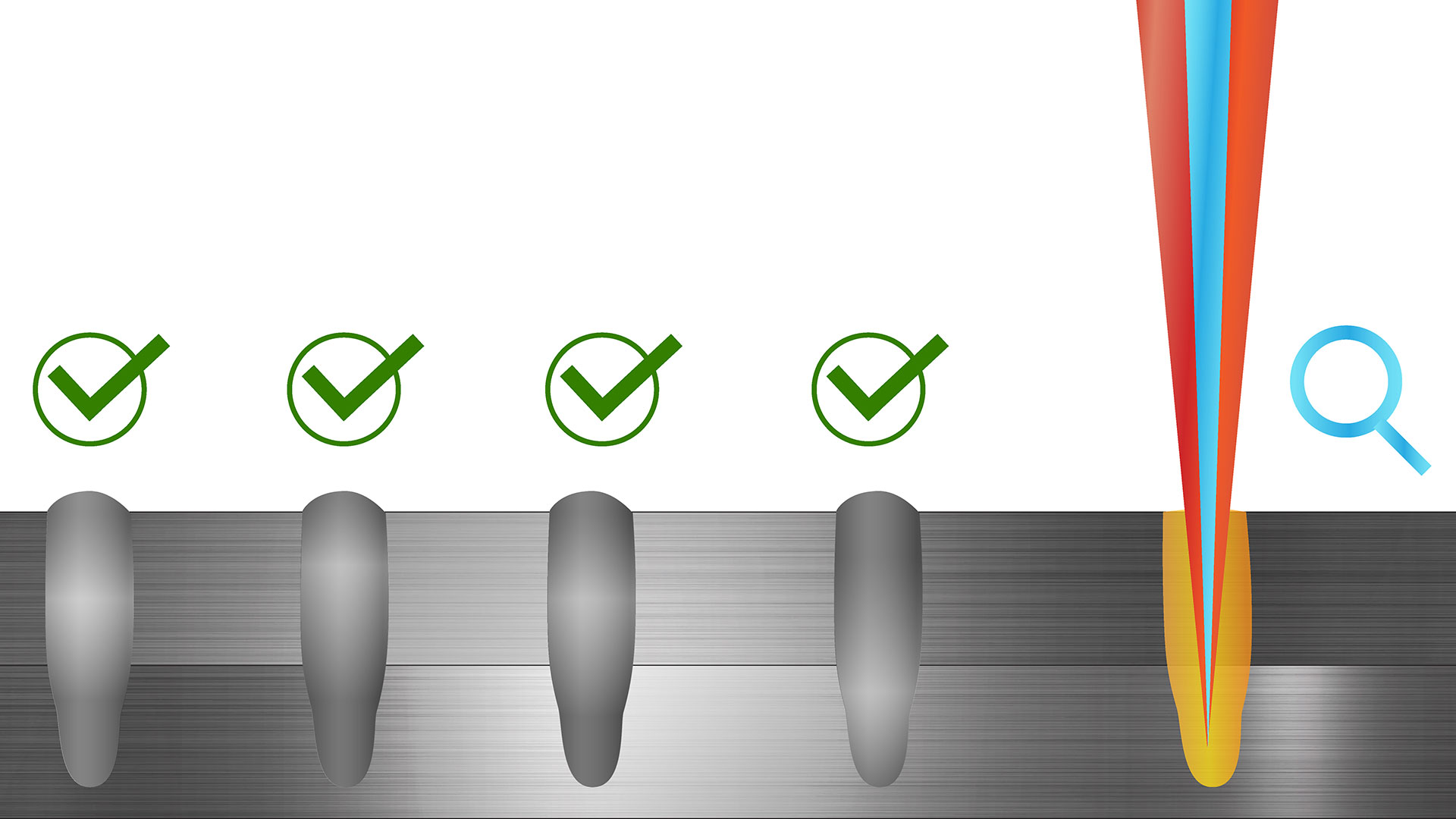

La tecnologia LDD elimina questo compromesso, consentendo una misurazione completa e accurata della saldatura alle più alte velocità di saldatura laser.

Più di una semplice misurazione
La tecnologia brevettata di imaging coerente in linea fornisce dati eccezionalmente precisi sulla profondità della saldatura, ma questo è solo l'inizio.

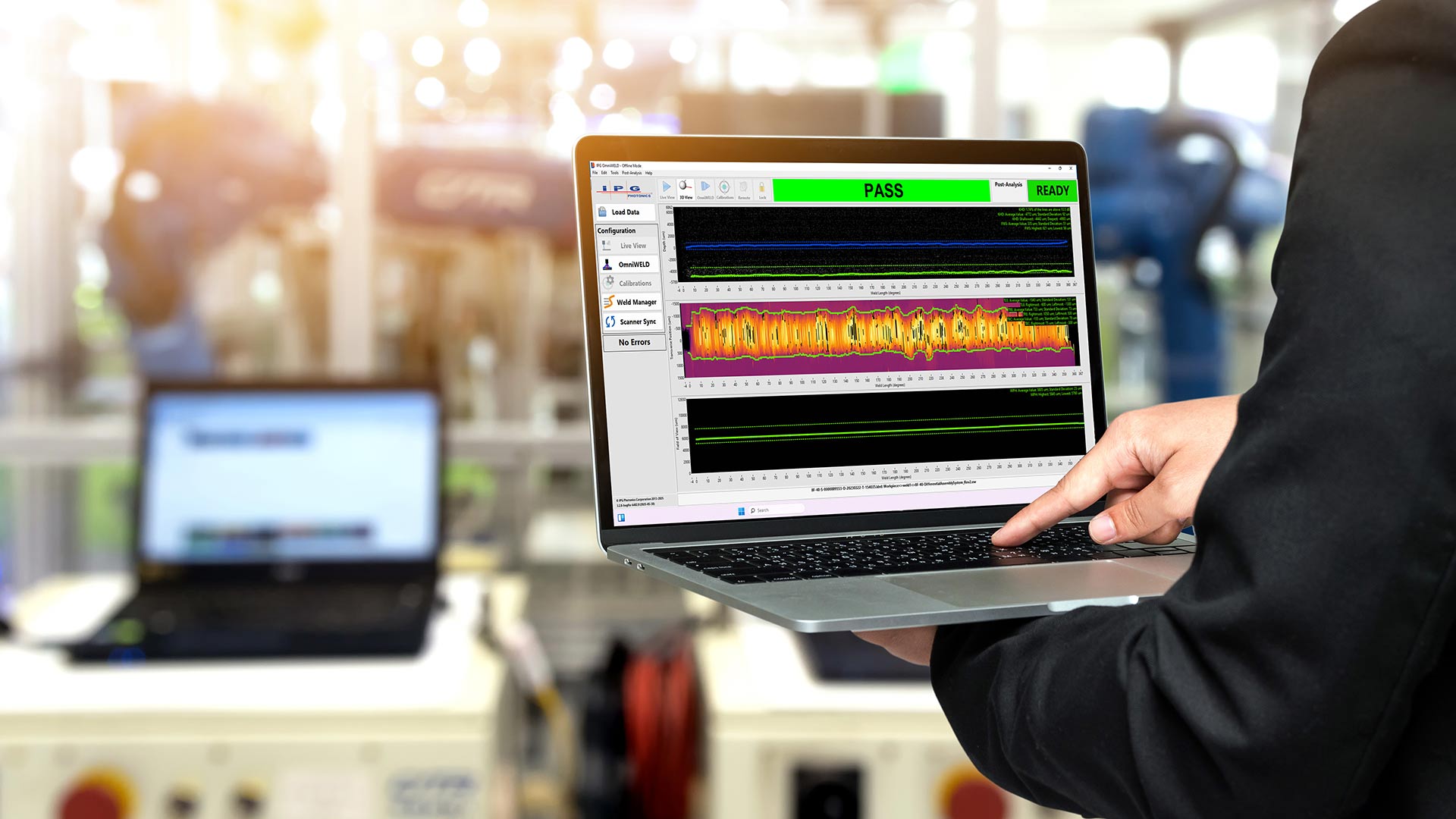

Il software integrato fornisce una visione impareggiabile, catalogando ogni saldatura, tracciando le tendenze del processo e identificando i rischi di difetti futuri prima che si verifichino.
FAQ sullo sviluppo di applicazioni laser
Il monitoraggio della saldatura laser è un termine ampio utilizzato per descrivere la misurazione non distruttiva di un processo di saldatura laser. Il monitoraggio della saldatura laser si riferisce in genere a metodi in-process che esaminano e misurano la saldatura durante la saldatura piuttosto che dopo. I metodi tradizionali di garanzia della qualità delle saldature laser dopo il processo includono la sezione trasversale distruttiva e, talvolta, l'analisi a raggi-X.
Gli scopi principali del monitoraggio laser delle saldature sono il risparmio di tempo e risorse e l'eliminazione di processi di controllo qualità che richiedono molto tempo. Tuttavia, il monitoraggio laser delle saldature è anche in grado di fornire dati più completi, di registrarli automaticamente e di identificare le tendenze della qualità delle saldature.
Esistono diverse tecniche e tecnologie di monitoraggio della saldatura laser. La misurazione laser della saldatura è un tipo di monitoraggio laser più preciso e affidabile perché misura direttamente la geometria della saldatura anziché stimarla in base a indicatori come il pennacchio di saldatura e la riflessione posteriore.
I sistemi LDD utilizzano un tipo di Tomografia a Coerenza Ottica (OCT) chiamata Inline Coherent Imaging (ICI) che utilizza un raggio di rilevamento coassiale con il laser di saldatura per misurare la geometria del pezzo, la profondità della saldatura e la geometria della saldatura finita.
Pur misurando geometrie di saldatura come la posizione del cordone, il profilo trasversale e la superficie di saldatura finita, l'LDD si concentra principalmente sulla misurazione della profondità di saldatura, che è la variabile più critica nella maggior parte delle applicazioni di saldatura laser.
I sistemi LDD forniscono in modo affidabile misure che non superano i micron rispetto a quelle prodotte dai test distruttivi. I dati meno accurati forniti dalle tecnologie alternative richiedono criteri di accettazione più conservativi che portano a un aumento dei falsi guasti e degli scarti inutili.
Qualsiasi applicazione di saldatura che si preoccupi di garantire una profondità di saldatura costante, mantenendo alte velocità di saldatura e un'eccellente qualità della saldatura, è un buon candidato per la misurazione della saldatura laser in tempo reale LDD.
Ad esempio, l'industria automobilistica e quella della mobilità elettrica hanno adottato la tecnologia LDD per gestire elevati volumi di saldature laser critiche e spesso precise.
I progressi della tecnologia e delle capacità LDD ne hanno ampliato l'applicabilità e i vantaggi. A seconda del modello di sistema LDD scelto, è possibile misurare con precisione saldature laser di profondità superiore a 40 mm per applicazioni industriali pesanti.
"In tempo reale" è un altro modo per dire "in-process": in definitiva, le tecnologie di monitoraggio della saldatura laser producono dati mentre la saldatura si forma. Nella maggior parte dei casi, non è necessario rallentare il processo di saldatura laser per consentire la misurazione simultanea.
I sistemi laser industriali in fibra utilizzati per la saldatura sono molto affidabili e in genere producono risultati ottici costanti per anni con una manutenzione minima. È improbabile che il sistema laser stesso causi una variazione notevole nella qualità o nella profondità della saldatura laser.
Tuttavia, i pezzi e i materiali in arrivo possono presentare variazioni di altezza, pulizia e montaggio che causano un difetto di saldatura. Questa situazione potrebbe essere un caso isolato, oppure potrebbe indicare un qualche tipo di degrado del processo causato da un processo a monte.
La tecnologia e il software LDD si integrano e funzionano con i laser in fibra e le tecnologie IPG, compresi i laser AMB (Adjustable Mode Beam), i laser monomodali, le teste di scansione laser e la saldatura laser al volo.
